二次接线图是由二次设备所组成的低压回路。它包括交流电流回路、交流电压回路、断路器控制和信号回路、继电保护回路以及自动装置回路等。二次接线图是由二次设备的图形符号和文字符号，表明二次设备互相连接的电气接线图。在实际工作中，二次接线图不但常常遇到，而且数量较多，对它必须充分了解。

二次接线图的分类

二次接线图可分为原理图和安装图两大类，其中原理图分为归总式原理图、展开式原理图，安装图分为屏面布置图、屏后接线图。

（1）原理图

凡表示动作原理的二次接线图统称为原理图。由于元件的表示方法不同，原理图包括：

a、归总式原理图，即各元件在图中是用整体形式来表示，如电流继电器的表示图形中，下面是线圈，上面是闭合或断开有关直流回路用的触点。

b、展开式原理图，就是将各元件分解为若干部分，例如：上述电流继电器便分成线圈和触点两部分。它们在图中并不位于一起，而是分散在有关回路中。

（2）安装图

根据安装施工的要求，将二次设备的具体位置和布线方式表示出来的图形称为安装图。

安装图包括屏面布置图和屏后接线图。屏面布置图中，各元件的尺寸和相互距离，均要详细注明，便于在屏上进行安装。而屏后接线图系将各元件及回路加上编号，施工时，即按编号进行接线，使用起来非常方便。

二次接线图中常用的图形符号

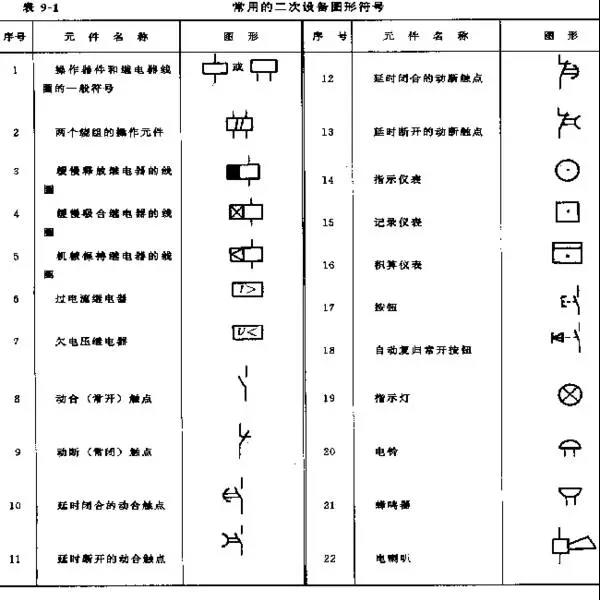

 二次接线图中，为了说明各元件的连接状况，每个元件须用具有一定特征的图形和文字符号表示出来，以免发生混淆。如电流继电器文字符号为LJ;时间继电器文字符号为SJ;试验按钮文字符号为YA; 起动按钮文字符号为QA;停止按钮文字符号为TA等。

归总式原理图

习惯上常把归总式原理图简称为原理图。归总式原理图，由于元件为总体形式，看起来比较直观，并且与一次设备画在一起，容易了解它们之间的相互关系和作用，便于形成清晰的概念，这种接线图对于叙述动作原理是有利的。它的缺点是，如果元件甚多时，接线互相交叉显得凌乱，元件端子及连线均无标号，使用常感不便。

展开式原理图

展开式原理图又简称展开图，它完全由另一种形式绘制而成。交流回路与直流回路是互相分开的。在交流回路中，又分为交流电流回路和交流电压回路。

在展开图中，继电器的线圈和触点是分开的，分别用规定的图形和文字符号加以注明，容易显示它们的功能。任何一条回路是由按钮、触点、线圈等依电流通过的方向，由左至右，由上而下排列起来，就构成完整的展开图。在图的右侧，尚有文字说明回路的作用，可进一步帮助了解回路的动作过程。由于展开图条理清晰，能一条一条分析和检查，因此，在实际工作中用的最多。

屏面布置图

屏面布置图应满足下列一些要求：

1、凡需经常监视的仪表和继电器，都不要布置得太高；

2、操作元件，如控制元件、调节开关、按钮等的高度要适中，使得操作调节方便，它们之间应留有一定的距离，操作时，不致影响相邻的设备；

3、对于检查和试验较多的设备，应位于屏的中部，而且，同一类型的设备应布置在一起，这样检查和试验都比较方便。此外，应力求布置紧凑和美观。

屏后接线图

屏后接线图是现场安装不可缺少的图纸，图中每个设备都编有一定的顺序号和代号。设备接线柱上也加有标号。此标号完全与产品上的位置相对应。此外，每个接线柱还注有明确的去向，这种接线图用于检查和安装，远比原理图方便得多。

如何看懂电气原理图

(1) 直流回路从正极到负极

例如控制回路、信号回路等。从一个回路的直流正极开始，按照电流的流动的方向，看到负极为止。

(2) 交流回路从火线到中性线

例如电流、电压回路，变压器的风冷回路。从一个回路的火线（A、B、C相开始，按照电流的流动方向，看到中性线（N极）为止。

(3) 见接点找线圈，见线圈找接点

见到接点即要找到控制该接点的继电器或接触器的线圈位置。线圈所在的回路是接点的控制回路，以分析接点动作的条件。见线圈找出它的所有接点，以便找出该继电器控制的所有接点（对象）。

(4) 利用欧姆定律分析继电器判断是否动作

判别的依据是，电压型线圈的两端加有足够大的电压，电流型线圈的通过两端加有足够大的电流。对于电压型继电器的线圈回路，当线圈的两端通过若干个继电器的接点或电流线圈与分别电源的正、负极贯通，则认为继电器（接触器）动作（励磁），当回路中有短开的接点，或线卷回路串接有比较大的电阻，或者线卷被并接的接点短接时，则认为继电器（接触器）不动作（不励磁）。列如：开关分闸回路，当开关处于合位，分闸线圈的正极端串接有合位继电器（电阻大），则认为其不动作。当保护跳闸接点闭合，将线圈直接接到电源正极时，则认为分闸线圈动作。对于电流型（如跳闸回路的防跳跃继电器），当线圈的两端通过若干个继电器的接点或电阻较小的线圈与分别电源的正、负极贯通，则认为继电器（接触器）动作（励磁）。当回路中有短开的接点，或线卷回路串接有比较大的电阻，或者线卷被并接的接点短接时，则认为继电器（接触器）不动作（不励磁）。

(5) 看完所有支路

当某一回路，从正极往负极看回路时，如中间有多个支路连往负极，则每个支路必须看完。否则分析回路的就会漏掉部分重要的情况。

(6) 利用相对编号法、回路标号弄清安装图与展开图的接线原理图中设备的对应关系

核查安装图与展开图的对应关系的主要目的：

第一是检查安装图是否与展开图相对应。

第二，弄清展开图中各设备在现场的位置。从安装图（如保护屏端子排接线图）查清某个端子排的端子在展开图中的位置，则先查出该端子上所在的回路标号，再查对展开图中回路标号，相同的回路标号即同个回路，即可在展开图中迅速找到该回路，在展开图查明它在整个回路中的作用。如手上只有安装图或者发现安装图与展开图的原理接线图无法对应时，则从安装图中每个的设备端子上所标的编号，依据相对编号法，查到该所连接的另外设备的端子，然后再查出该端子所连接另外设备，直到查到直流电源的正负极或交流回路的火线和中性线为止。

最后把整个相关的回路都查出来，画成图后可分析连接是否符合动作原理。当想弄清展开图上设备的位置时，则一是利用展开图上的设备表提供的位置，然后去相应的安装图上查对。二是先弄清展开图中的端子符号，哪些是屏柜端子排的端子、哪些是（保护或自动）装置的端子，然后直接去可能的屏柜、端子箱中查找。

(7) 识图特殊问题的解决方法。

a.如何用设备的实际状态（现场能看到的设备状态）来描述回路或继电器的动作条件：先以回路的接点分、合状态来描述回路的条件，然后根据接点的分、合状态与设备的状态的对应关系，替换描述（如用开关机构箱的“远/近控切换开关”在“远方”位置来代替“远/近控切换开关”在远方控制回路中的接点状态。必须逐步形成这一能力，否则看图纸将停留在原始状态，只能看到接点的分、合和继电器的是否励磁，无法与运行中设备状态的监视和操作结合起来。

b.如何弄清展开图中的部分采用方框画法设备与外部其他部分的连接？先查清方框画法设备的端子编号，然后利用能展示该设备内部接线图的装置说明书或厂家图，在这些图纸中找到往外部连接的端子编号，再与内部回路连接起来，然后通过往外的连接的端子再与外部回路联系起来。
