变频器有效的抗干扰措施
在各种工业控制系统中，随着变频器等电力电子装置的广泛使用，系统的电磁干扰（EMI）日益严重，相应的抗干扰设计技术（即电磁兼容EMC）已经变得越来越重要。变频器系统的干扰有时能直接造成系统的硬件损坏，有时虽不能损坏系统的硬件，但常使微处理器的系统程序运行失控，导致控制失灵，从而造成设备和生产事故。因此，如何提高系统的抗干扰能力和可靠性是自动化装置研制和应用中不可忽视的重要内容，也是计算机控制技术应用和推广的关键之一。谈到变频器的抗干扰问题，首先要了解干扰的来源、传播方式，然后再针对这些干扰采取不同的措施。
首先是来自外部电网的干扰。电网中的谐波干扰主要通过变频器的供电电源干扰变频器。电网中存在大量谐波源如各种整流设备、交直流互换设备、电子电压调整设备，非线性负载及照明设备等。这些负荷都使电网中的电压、电流产生波形畸变，从而对电网中其它设备产生危害的干扰。
变频器的供电电源受到来自被污染的交流电网的干扰后若不加处理，电网噪声就会通过电网电源电路干扰变频器。供电电源的干扰对变频器主要有（1）过压、欠压、瞬时掉电（2）浪涌、跌落 （3）尖峰电压脉冲 （4）射频干扰。
1、 晶闸管换流设备对变频器的干扰
当供电网络内有容量较大的晶闸管换流设备时，由于晶闸管总是在每相半周期内的部分时间内导通，容易使网络电压出现凹口，波形严重失真。它使变频器输入侧的整流电路有可能因出现较大的反向回复电压而受到损害，从而导致输入回路击穿而烧毁。
2、 电力补偿电容对变频器的干扰
电力部门对用电单位的功率因数有一定的要求，为此，许多用户都在变电所采用集中电容补偿的方法来提高功率因数。在补偿电容投入或切出的暂态过程中，网络电压有可能出现很高的峰值，其结果是可能使变频器的整流二极管因承受过高的反向电压而击穿。
其次是变频器自身对外部的干扰。变频器的整流桥对电网来说是非线性负载，它所产生的谐波对同一电网的其它电子、电气设备产生谐波干扰。另外变频器的逆变器大多采用PWM技术，当工作于开关模式且作高速切换时，产生大量耦合性噪声。因此变频器对系统内其它的电子、电气设备来说是一电磁干扰源。
变频器的输入和输出电流中，都含有很多高次谐波成分。除了能构成电源无功损耗的较低次谐波外，还有许多频率很高的谐波成分。它们将以各种方式把自己的能量传播出去，形成对变频器本身和其它设备的干扰信号。
（1）输入电流的波形 变频器的输入侧是二极管整流和电容滤波电路。显然只有电源的线电压UL大于电容器两端的直流电压UD时，整流桥中才有充电电流。因此，充电电流总是出现在电源电压的振幅值附近，呈不连续的冲击波形式。它具有很强的高次谐波成分。有关资料表明，输入电流中的5次谐波和7次谐波的谐波分量是最大的，分别是50HZ基波的80％和70％。
（2）输出电压与电流的波形绝大多数变频器的逆变桥都采用SPWM调制方式，其输出电压为占空比按正弦规律分布的系列矩形式形波；由于电动机定子绕组的电感性质，定子的电流十分接近于正弦波。但其中与载波频率相等的谐波分量仍是较大的。
变频器能产生功率较大的谐波，由于功率较大，对系统其它设备干扰性较强，其干扰途径与一般电磁干扰途径是一致的，主要分传导（即电路耦合）、电磁辐射、感应耦合。具体为:首先对周围的电子、电气设备产生电磁辐射;其次对直接驱动的电动机产生电磁噪声，使得电机铁耗和铜耗增加;并传导干扰到电源，通过配电网络传导给系统其它设备;最后变频器对相邻的其它线路产生感应耦合，感应出干扰电压或电流。同样，系统内的干扰信号通过相同的途径干扰变频器的正常工作。
（1） 电路耦合方式 即通过电源网络传播。由于输入电流为非正弦波，当变频器的容量较大时，将使网络电压产生畸变，影响其他设备工工作，同时输出端产生的传导干扰使直接驱动的电机铜损、铁损大幅增加，影响了电机的运转特性。显然，这是变频器输入电流干扰信号的主要传播方式。
（2） 感应耦合方式 当变频器的输入电路或输出电路与其他设备的电路挨得很近时，变频器的高次谐波信号将通过感应的方式耦合到其他设备中去。感应的方式又有两种：
a、电磁感应方式，这是电流干扰信号的主要方式；
b、静电感应方式，这是电压干扰信号的主要方式。
（3） 空中幅射方式 即以电磁波方式向空中幅射，这是频率很高的谐波分量的主要传播方式。
根据电磁性的基本原理，形成电磁干扰（EMI）须具备三要素:电磁干扰源、电磁干扰途径、对电磁干扰敏感的系统。为防止干扰，可采用硬件抗干扰和软件抗干扰。
其中，硬件抗干扰是应用措施系统最基本和最重要的抗干扰措施，一般从抗和防两方面入手来抑制干扰，其总原则是抑制和消除干扰源、切断干扰对系统的藕合通道、降低系统干扰信号的敏感性。具体措施在工程上可采用隔离、滤波、屏蔽、接地等方法。
1、所谓干扰的隔离，是指从电路上把干扰源和易受干扰的部分隔离开来，使它们不发生电的联系。在变频调速传动系统中，通常是电源和放大器电路之间电源线上采用隔离变压器以免传导干扰，电源隔离变压器可应用噪声隔离变压器。
2、在系统线路中设置滤波器的作用是为了抑制干扰信号从变频器通过电源线传导干扰到电源从电动机。为减少电磁噪声和损耗，在变频器输出侧可设置输出滤波器;为减少对电源干扰，可在变频器输入侧设置输入滤波器。若线路中有敏感电子设备，可在电源线上设置电源噪声滤波器以免传导干扰。
在变频器的输入和输出电路中，除了上述较低的谐波成分外，还有许多频率很高的谐波电流，它们将以各种方式把自己的能量传播出去，形成对其他设备的干扰信号。滤波器就是用于削弱频率较高的谐波分量的主要手段。根据使用位置的不同，可分为:
（1） 输入滤波器 通常又有两种：
a、 线路滤波器 主要由电感线圈构成。它通过增大线路在高频下的阻抗来削弱频率较高的谐波电流。
b、 辐射滤波器 主要由高频电容器构成。它将吸收掉频率很高的、具有辐射能量的谐波成分。
（2） 输出滤波器 也由电感线圈构成。它可以有效地削弱输出电流中的高次谐波成分。非但起到抗干扰的作用，且能削弱电动机中由高次谐波谐波电流引起的附加转矩。对于变频器输出端的抗干扰措施，必须注意以下方面：
a、 频器的输出端不允许接入电容器，以免在逆变管导通（关断）瞬间，产生峰值很大的充电（或放电）电流，损害逆变管；
b、 输出滤波器由LC电路构成时，滤波器内接入电容器的一侧，必须与电动机侧相接。
3、 屏蔽干扰源是抑制干扰的最有效的方法。通常变频器本身用铁壳屏蔽，不让其电磁干扰泄漏;输出线最好用钢管屏蔽，特别是以外部信号控制变频器时，要求信号线尽可能短（一般为20m以内），且信号线采用双芯屏蔽，并与主电路线（AC380V）及控制线（AC220V）完全分离，决不能放于同一配管或线槽内，周围电子敏感设备线路也要求屏蔽。为使屏蔽有效，屏蔽罩必须可靠接地。
4、正确的接地既可以使系统有效地抑制外来干扰，又能降低设备本身对外界的干扰。在实际应用系统中，由于系统电源零线（中线）、地线（保护接地、系统接地）不分、控制系统屏蔽地（控制信号屏蔽地和主电路导线屏蔽地）的混乱连接，大大降低了系统的稳定性和可靠性。
对于变频器，主回路端子PE（E、G）的正确接地是提高变频器抑制噪声能力和减小变频器干扰的重要手段，因此在实际应用中一定要非常重视。变频器接地导线的截面积一般应不小于2.5mm2，长度控制在20m以内。建议变频器的接地与其它动力设备接地点分开，不能共地。

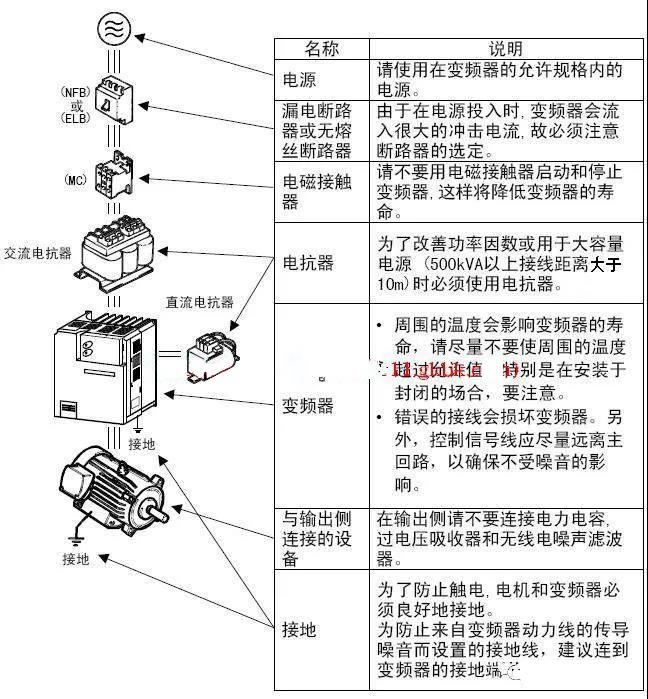

5、采用电抗器
在变频器的输入电流中频率较低的谐波分量（5次谐波、7次谐波、11次谐波、13次谐波等所）所占的比重是很高的，它们除了可能干扰其他设备的正常运行之外，还因为它们消耗了大量的无功功率，使线路的功率因数大为下降。在输入电路内串入电抗器是抑制较低谐波电流的有效方法。根据接线位置的不同，主要有以下两种：
（1） 电抗器 串联在电源与变频器的输入侧之间。其主要功能有：
a、 通过抑制谐波电流，将功率因数提高至（0.75-0.85）；
b、 削弱输入电路中的浪涌电流对变频器的冲击；
c、 削弱电源电压不平衡的影响。
（2）直流电抗器 串联在整流桥和滤波电容器之间。它的功能比较单一，就是削弱输入电流中的高次谐波成分。但在提高功率因数方面比交流电抗器有效，可达0.95，并具有结构简单、体积小等优点。
6、合理布线
对于通过感应方式传播的干扰信号，可以通过合理布线的方式来削弱。具体方法有：
（1）设备的电源线和信号线应量远离变频器的输入、输出线；
（2） 其他设备的电源线和信号线应避免和变频器的输入、输出线平行；
通过对变频器应用过程中干扰的来源和传播途径的分析，提出了解决这些问题的实际对策，随着新技术和新理论不断在变频器上的应用，重视变频器的EMC要求，已成为变频调速传动系统设计、应用必须面对的问题，也是变频器应用和推广的关键之一。
变频器存在的这些问题有望通过变频器本身的功能和补偿来解决。工业现场和社会环境对变频器的要求不断提高，满足实际需要的真正“绿色”变频器也会不久面世。我们相信变频器的EMC问题一定会得到有效解决。
通用变频器选型规范
变频器的正确选择对于控制系统的正常运行是非常关键的。选择变频器时必须要充分了解变频器所驱动的负载特性。人们在实践中常将生产机械分为三种类型:恒转矩负载、恒功率负载和风机、水泵负载。
负载转矩ＴＬ与转速ｎ无关，任何转速下ＴＬ总保持恒定或基本恒定。例如传送带、搅拌机，挤压机等摩擦类负载以及吊车、提升机等位能负载都属于恒转矩负载。
变频器拖动恒转矩性质的负载时，低速下的转矩要足够大，并且有足够的过载能力。如果需要在低速下稳速运行，应该考虑标准异步电动机的散热能力，避免电动机的温升过高。
机床主轴和轧机、造纸机、塑料薄膜生产线中的卷取机、开卷机等要求的转矩，大体与转速成反比，这就是所谓的恒功率负载。负载的恒功率性质应该是就一定的速度变化范围而言的。当速度很低时，受机械强度的限制，ＴＬ不可能无限增大，在低速下转变为恒转矩性质。负载的恒功率区和恒转矩区对传动方案的选择有很大的影响。
电动机在恒磁通调速时，最大容许输出转矩不变，属于恒转矩调速；而在弱磁调速时，最大容许输出转矩与速度成反比，属于恒功率调速。如果电动机的恒转矩和恒功率调速的范围与负载的恒转矩和恒功率范围相一致时，即所谓“匹配”的情况下，电动机的容量和变频器的容量均最小。
在各种风机、水泵、油泵中，随叶轮的转动，空气或液体在一定的速度范围内所产生的阻力大致与速度Ｎ的２次方成正比。随着转速的减小，转速按转速的２次方减小。这种负载所需的功率与速度的３次方成正比。当所需风量、流量减小时，利用变频器通过调速的方式来调节风量、流量，可以大幅度地节约电能。由于高速时所需功率随转速增长过快，与速度的三次方成正比，所以通常不应使风机、泵类负载超工频运行。
西门子公司可以提供不同类型的变频器，用户可以根据自己的实际工艺要求和运用场合选择不同类型的变频器。在选择变频器时因注意以下几点注意事项：
１、根据负载特性选择变频器，如负载为恒转矩负载需选择ｓｉｅｍｅｎｓ ＭＭＶ／ＭＤＶ 变频器，如负载为风机、泵类负载应选择ｓｉｅｍｅｎｓ ＥＣＯ变频器。
２、选择变频器时应以实际电机电流值作为变频器选择的依据，电机的额定功率只能作为参考。另外应充分考虑变频器的输出含有高次谐波，会造成电动机的功率因数和效率都会变坏。因此，用变频器给电动机供电与用工频电网供电相比较，电动机的电流增加１０％而温升增加２０％左右。所以在选择电动机和变频器时，应考虑到这中情况，适当留有裕量，以防止温升过高，影响电动机的使用寿命。
３、变频器若要长电缆运行时，此时应该采取措施抑制长电缆对地耦合电容的影响，避免变频器出力不够。所以变频器应放大一档选择或在变频器的输出端安装输出电抗器。
４、当变频器用于控制并联的几台电机时，一定要考虑变频器到电动机的电缆的长度总和在变频器的容许范围内。如果超过规定值，要放大一档或两档来选择变频器。另外在此种情况下，变频器的控制方式只能为Ｖ／Ｆ控制方式，并且变频器无法保护电动机的过流、过载保护，此时需在每台电动机上加熔断器来实现保护。
5、对于一些特殊的应用场合，如高环境温度、高开关频率、高海拔高度等，此时会引起变频器的降容，变频器需放大一档选择。
６、使用变频器控制高速电机时，由于高速电动机的电抗小，高次谐波亦增加输出电流值。因此，选择用于高速电动机的变频器时，应比普通电动机的变频器稍大一些。
７、变频器用于变极电动机时，应充分注意选择变频器的容量，使其最大额定电流在变频器的额定输出电流以下。另外，在运行中进行极数转换时，应先停止电动机工作，否则会造成电动机空转，恶劣时会造成变频器损坏。
８、驱动防爆电动机时，变频器没有防爆构造，应将变频器设置在危险场所之外。
９、使用变频器驱动齿轮减速电动机时，使用范围受到齿轮转动部分润滑方式的制约。润滑油润滑时，在低速范围内没有限制；在超过额定转速以上的高速范围内，有可能发生润滑油用光的危险。因此，不要超过最高转速容许值。
10、变频器驱动绕线转子异步电动机时，大多是利用已有的电动机。绕线电动机与普通的鼠笼电动机相比，绕线电动机绕组的阻抗小。因此，容易发生由于纹波电流而引起的过电流跳闸现象，所以应选择比通常容量稍大的变频器。一般绕线电动机多用于飞轮力矩ＧＤ２较大的场合，在设定加减速时间时应多注意。
11、变频器驱动同步电动机时，与工频电源相比，降低输出容量１０％～２０％，变频器的连续输出电流要大于同步电动机额定电流与同步牵入电流的标幺值的乘积。
12、对于压缩机、振动机等转矩波动大的负载和油压泵等有峰值负载情况下，如果按照电动机的额定电流或功率值选择变频器的话，有可能发生因峰值电流使过电流保护动作现象。因此，应了解工频运行情况，选择比其最大电流更大的额定输出电流的变频器。变频器驱动潜水泵电动机时，因为潜水泵电动机的额定电流比通常电动机的额定电流大，所以选择变频器时，其额定电流要大于潜水泵电动机的额定电流。
13、当变频器控制罗茨风机时，由于其起动电流很大，所以选择变频器时一定要注意变频器的容量是否足够大。
14、选择变频器时，一定要注意其防护等级是否与现场的情况相匹配。否则现场的灰尘、水汽会影响变频器的长久运行。
15、单相电动机不适用变频器驱动。
