进线柜、出线柜、计量柜、PT柜、联络柜、隔离柜的组成及作用详解

   供电系统用于将高电压通过变压器的降压至用户所需电压等级并且配置有保护、计量、分配于一起的室内综合系统。

   组成：进线柜、计量柜、PT柜、出线柜、联络柜、隔离柜。

   组成:真空断路器、隔离开关、 三组三线圈电流互感器、避雷器、带电显示器、电压互感器、导线等元器件。

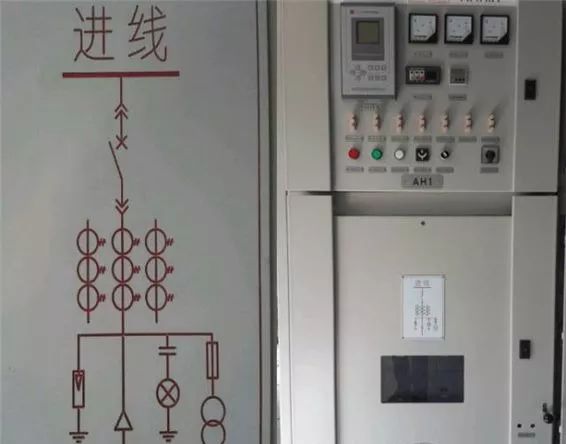

    作用：主要作用就是分配电量，进线柜一般配真空断路器作为开断之用，真空断路器具备短路、防过流等保护功能，同时配以隔离开关以作为检修时保护检修人员安全之用，另外进线柜还配备电流互感器和电压互感器以及计量电流电压值。因此进线柜具备了保护、计量、监控等可以实现更多综合功能。

    电源进线端的保护:

     作用：

     作用：是电能计量装置的一种，采用高供高计的方式，通过电流互感器、电压互感器、电能表等计量装置用电情况和反映负载的用电量。安装在用户处的计量装置，由用户负责保护封印完好，装置本身不受损坏或丢失。

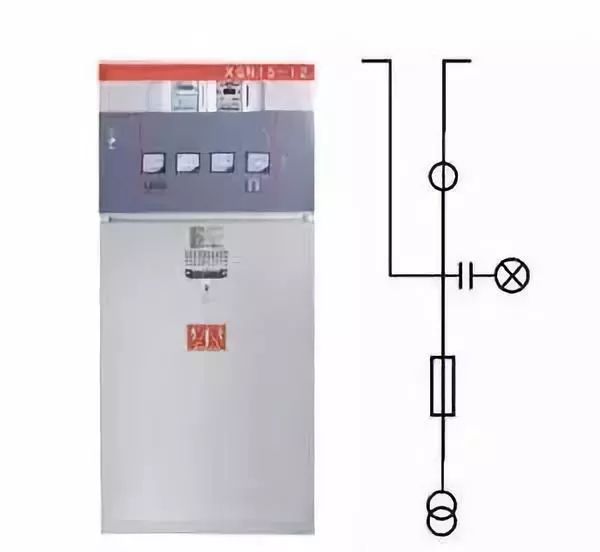

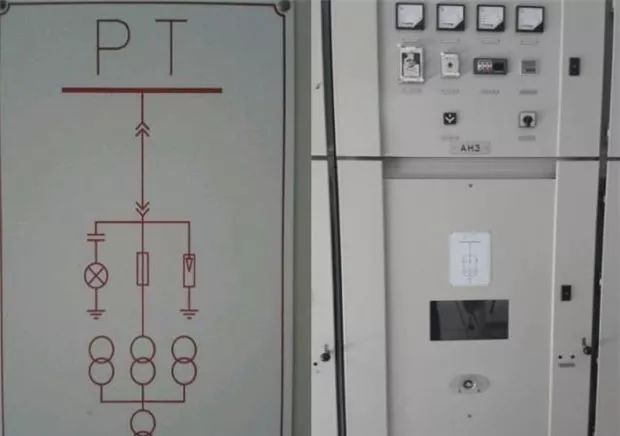

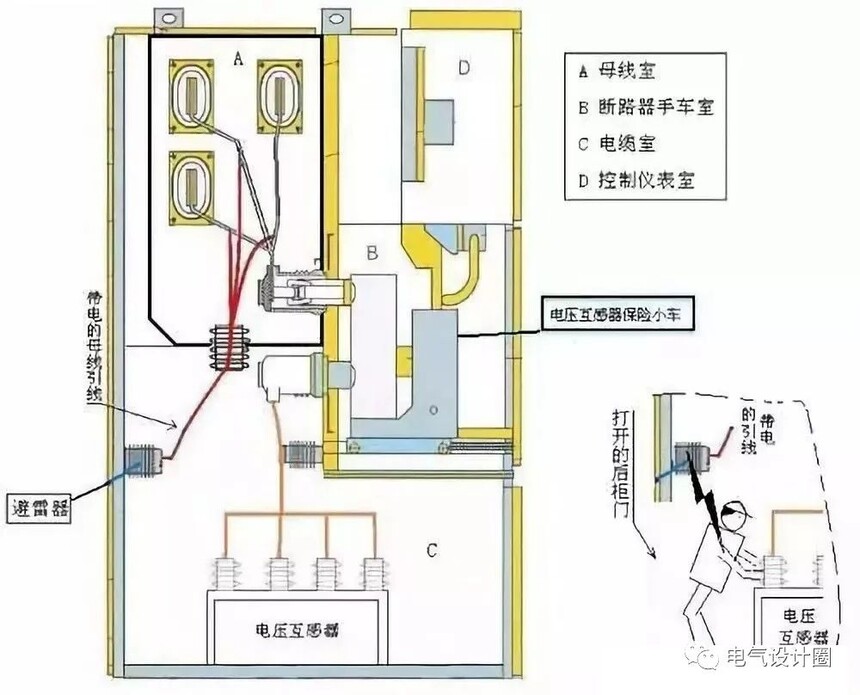

    3、PT柜

    主要组成：电压互感器、隔离刀、熔断器、避雷器。

    作用：

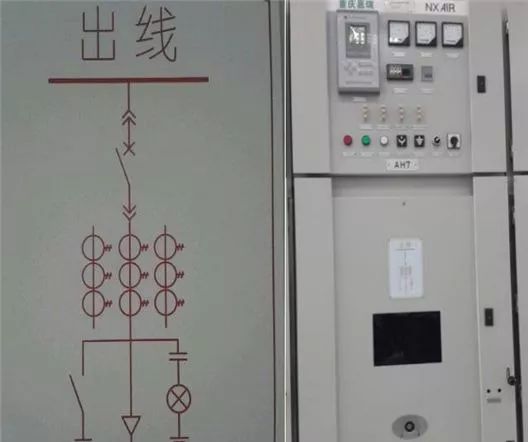

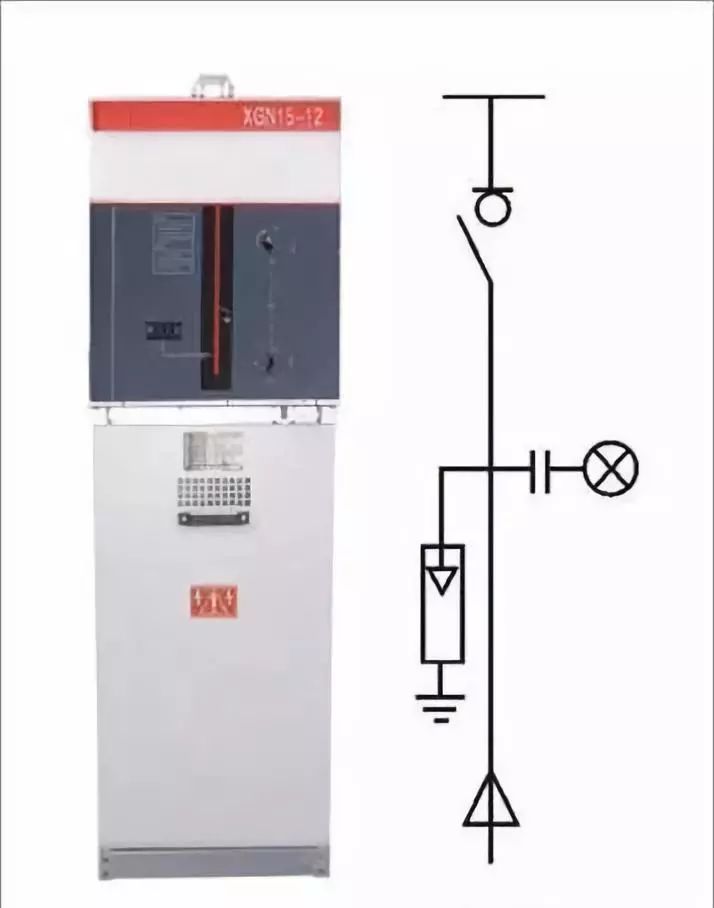

    4、出线柜

    出线柜：就是母线分配电能的开关柜送至电力变压器，这个开关柜就是 10kV 的出线柜之一。

    5、联络柜

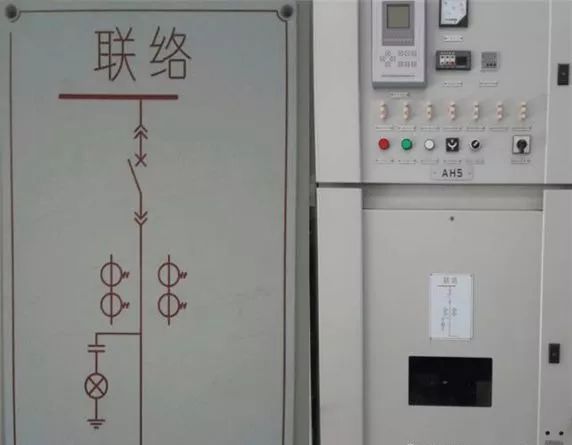

    联络柜也叫母线分段柜，是用来连接两段母线的设备，在单母线分段、双母线系统中常常要用到母线联络柜，以满足用户选择不同运行方式的要求或保证故障情况下有选择的切除负荷。

    组成：隔离开关、断路器、电流互感器、带电显示装置。

     作用：一般起联络母线的作用，当两路电源同时送电的时候联络则从中间断开（两路不同的电源，通常不能重合），当其中某一段电源因事故而停电或断电的时候，联络柜则自动接通，以保障用户用电，而当原来停电的那一端恢复通电时候，联络柜则自动断开，处于原来的备用状态。

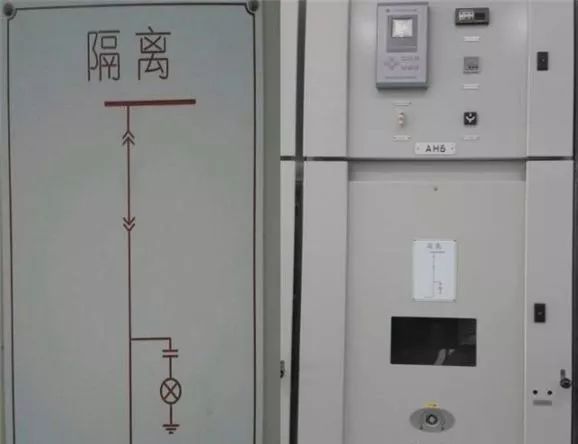

     6、隔离柜

     组成：断路器、隔离开关、接地开关、电流互感器、电压互感器、避雷器、带电显示装置。

    作用：是用来隔离两端母线或者是隔离受电设备与供电设备，可以给运行人员提供一个可见的端点，以方便检修和维护作业。

     各个元器件的作用：

     断路器：当回路发生短路或过电流故障时能迅速切断电源，防止故障扩大，同时也可以作为一般开关使用，实现电能的分配和控制，采用电动操作。

    熔断器：在电流异常升高到一定的高度和一定的时候，自身熔断切断电流，从而起到保护电路安全运行的作用。

   避雷器：通过并联放电间隙或非线性电阻的作用，对入侵流动波进行削幅，降低被保护设备所受过电压值。
