变电站基本知识1.电是怎么来的? 一般来说,电从发电厂发到达用户所需场合,需要经过发电、输电、变电、配电、用电几个环节。为了减少电能输送环节的损耗,发电厂发出的电需要通过变电站升压之后进行远距离输送,然后在负荷区经过变电站降压,最后经过配电箱到用户所需场合。也就是说,变电站分为升压变电站和降压变电站两种。 升压变电站: 升压变电站就是将电压升高,然后传送到更高等级的输电网上。一般使用220kV、330kV、500kV乃至1000kV的高压输送电能。 在升压后输电可以减少电能传输过程中的能量损耗。如果用物理知识来进行说明: 焦耳定律:Q=I²RT 根据焦耳定律,电流在输电线路上传输会产生焦耳热,电流越小,输电过程中所产生的焦耳热就会越少,损耗的能量就越少。 电功率计算公式:P=UI 电在传输过程中,功率不变,在相同输电功率下,只有输电电压越高,输电电流才会越小。因此将电进行变电站升压后更有利于传输过程中减少损耗。 降压变电站: 升压后的电通过输电线路传输到用户集中的负荷区后,再经过降压变电站将高电压降低至配电网(35kV及以下的电力线路)的电压等级,接着通过配电网的电力线路传输到各个用电场所的变压器。 从电厂输出的电,经过变电站升压可以到500kV、330kV、220kV,到了一定距离后再经过变电站的降压,从500kV降到330kV到220kV到110kV到35kV到10kV。但10kV与日常用电的电压相比还是太高,一般社区旁边能看到的变压器就是将10kV或6kV的电变成工厂用电的380V或者家用电的220V。 2.变电站选址 变电站的选址非常讲究,距离远了,输电电压就会不稳,电能质量也就下降。在商业、交通、生活等用电量大的地方,一座110kV的变电站能覆盖2-4平方公里左右的供电面积,超出这个范围就无法保障高质量的电力供应。在大型医院、超大型商业楼、部分大型工厂等,由于用电负荷密度极高,一般还会建一个专门的变电站以保障他们的电力需求。 3.变电站的电压等级 根据输送距离的长短、输电容量大小和输电线路建设的经济性,每条输电线路都要选择适当的输电电压等级,所以就有了相应变电站的电压等级。目前我国电网电压等级分布在10kV~1000kV,且有输电网和配电网的区别:

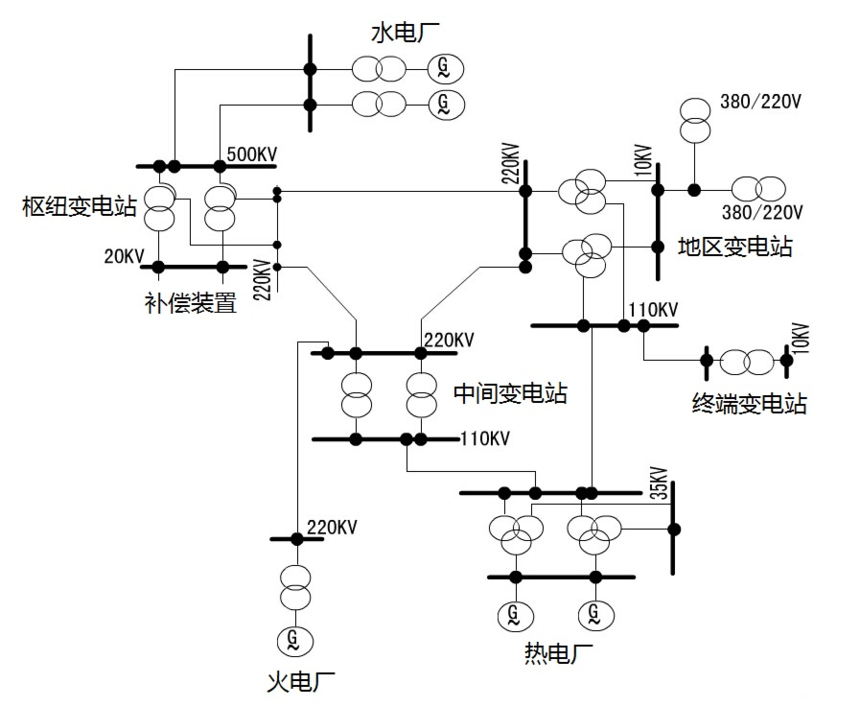

变电站按照不同的属性可以有多种不同的分类。这里按照变电站的电压等级可以分为:

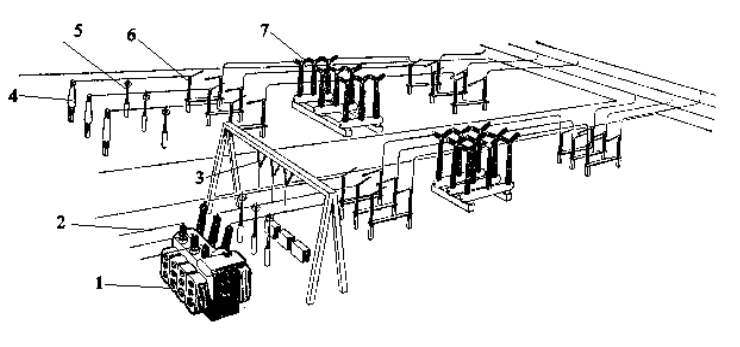

△图中设备:1—变压器;2—导线;3—绝缘子;4—互感器;5—避雷器;6—隔离开关;7—断路器。 除了上面画出来的设备,还有电容器、套管、阻波器、电缆、电抗器和继电保护装置等,这些都是输变电系统中必不可缺的设备。这些设备还可以分成一次设备和二次设备: 变电一次设备: 一次设备就是直接生产、输送、分配和使用电能的设备。主要包括: 生产和转换电能的设备:变压器 开关电器:隔离开关、断路器 限流载体:母线 补偿设备:电容器组、消弧线圈 互感器:电流互感器、电压互感器 防御过电压设备:避雷针、避雷器地装置等。 变电二次设备: 变电站的二次设备是指对一次设备和系统的运行工况进行测量、监视、控制和保护的设备。主要包括:继电保护装置、综合自动化系统、自动装置、测控装置、计量装置以及为二次设备提供电源的直流设备。 5.变电站有辐射吗? 世界卫生组织(WHO)曾对60多个国家开展历时10年的“国际电磁场研究计划”,并发布了结论:“输变电项目产生的不是电磁辐射,而是低频的电场和磁场。”事实上,相关科学研究已将“变电站造成电磁辐射” 列为错误的概念。 |
