电流互感器

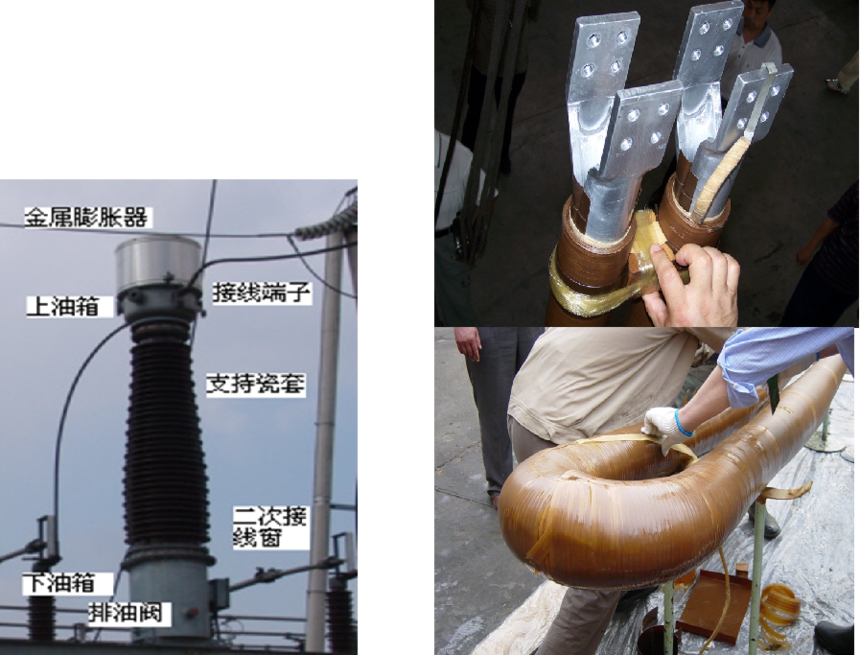

    结构组成

    金属膨胀器、一次引线、二次引线、绝缘油组合而成；一次导向为U型，二次绕组套在U型导线上。

    互感器日常巡检项目

    外观检查‌：确保设备外观完整无损，没有裂纹或放电痕迹‌。

‌    油位和油色检查‌：确认油位和油色均正常，这对于判断互感器的运行状态至关重要‌。

 ‌   密封性检查‌：检查互感器是否存在渗油及漏填料现象‌。

‌    温度检查‌：检查互感器是否过热，以及各部件的温度是否正常‌。

‌    引线检查‌：确保一、二次引线接触良好，接头无过热，名连接引线无发热、变色‌。

‌    安全装置检查‌：确保防爆膜、吸湿器硅胶等安全装置完好，无破裂或受潮变色‌。

‌    接地检查‌：检查各部件接地可靠，确保安全‌。

‌    特殊环境检查‌：在大风、雾天、冰雪等特殊环境下，检查外绝缘有无闪络或损伤‌。

    此外，根据互感器的具体类型和运行状态，可能还需要进行其他特定的检查项目，如SF6气体绝缘互感器需要检查压力表指示是否正常，有无漏气现象‌2。这些检查项目有助于及时发现潜在问题，确保油浸式互感器的安全运行。

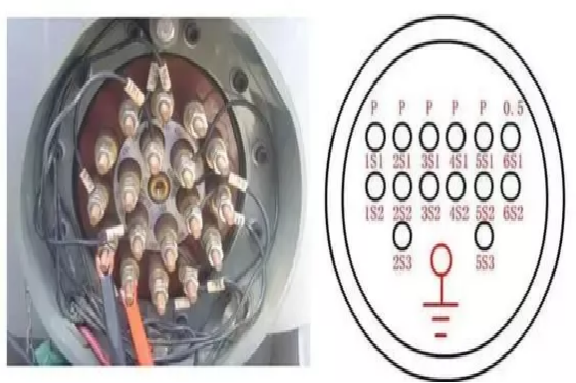

    互感器二次接线盒

    电流互感器二次侧严禁开路的原因‌：

 ‌   电磁感应定律的影响‌：当电流互感器二次侧开路时，由于磁通的变化，会在二次侧感应产生很高的尖顶电动势，这个电动势的值可能达到数千伏甚至上万伏，这不仅危及工作人员的安全，还可能损坏仪表、继电器的绝缘‌。

 ‌   铁心和绕组过热‌：二次侧开路时，由于磁感应强度的剧增，会引起铁心和绕组的过热，长期下去可能会导致互感器的损坏‌。

‌    产生剩磁‌：在铁心中还会产生剩磁，这会使互感器的准确级下降，影响其测量精度‌。

 ‌   一次电流全部成为励磁电流‌：当二次侧开路时，一次电流全部成为励磁电流，导致铁心中的磁通很大且极度饱和，这不仅可能导致互感器严重过热甚至烧坏，还会在二次侧产生很高的感应电动势，危及人身安全或造成仪表保护装置、互感器一次绝缘的损坏‌。

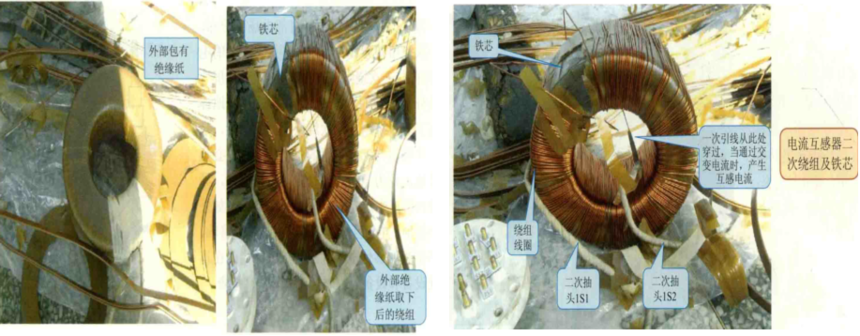

    二次绕组和铁芯

    铁芯是电流互感器的核心部件，通常采用硅钢片或镍铁合金等材料制成。

    二次绕组通常由导线制成，固定在铁芯上。当一次电流通过铁芯时，它会产生一个磁场，磁场会在二次绕组中感应出一个二次电流，然后将这个电流传递到外部电路中进行测量。

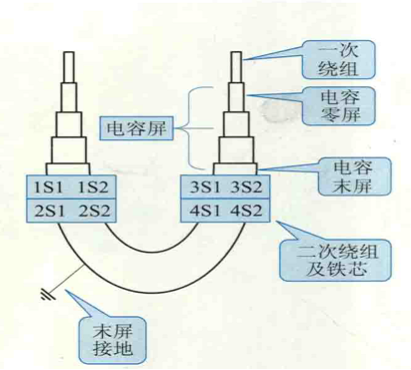

    电容屏的作用：

    电容屏主要的作用在于减小互感器绕组与外界的干扰，提高互感器的电气性能和精度。电容屏能够将互感器绕组的带电部分与地之间形成电容耦合，从而减小外界的干扰，并在一定程度上提高互感器的相对精度。同时，电容屏还具有一定的滤波作用，能够过滤器件中的高频噪声信号，提高互感器的测量精度。

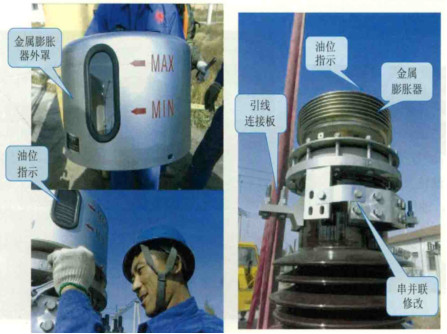

    金属膨胀器

    互感器用金属波纹膨胀器的作用是用于保护互感器，确保其在各种环境条件下都能正常工作。金属波纹膨胀器具有优良的耐腐蚀性能和机械强度，能够有效地防止互感器受到外界环境的影响，如温度变化、压力波动等。同时，金属波纹膨胀器还能够有效地吸收互感器内部的应力，减少互感器的变形和损坏。因此，金属波纹膨胀器在互感器的保护方面起着重要的作用。

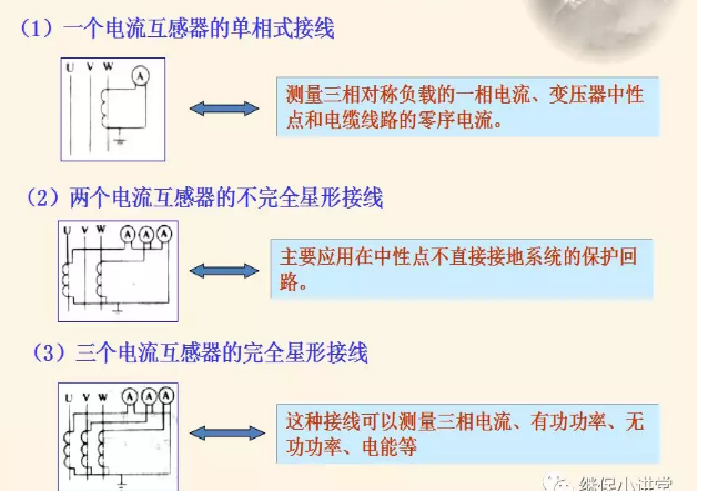

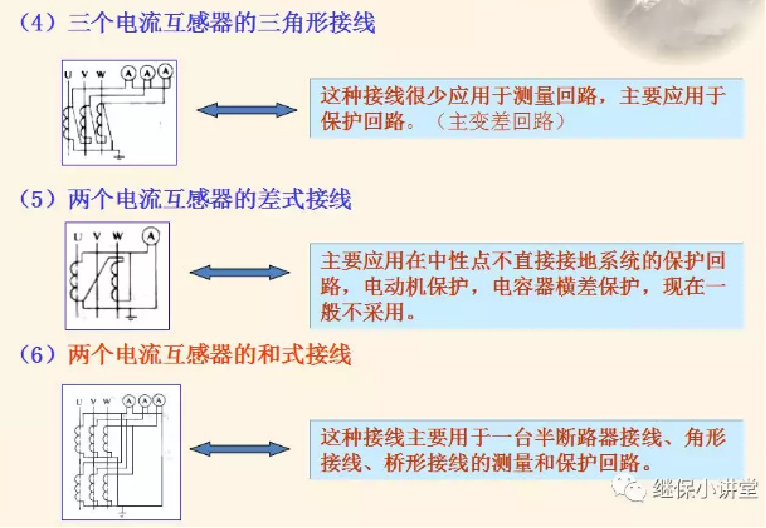

    电流互感器的接线方式
