380V电机倒顺开关的实物接线图及讲解

      倒顺开关也称为顺逆开关。它的作用主要是连通、断开电源或负载，可以使电机正转或反转，主要是给单相、三相电动机做正反转用。目前主要应用在需要正、反两方向旋转的场合，如：电动车、吊车、电梯、升降机等。

      倒顺开关有三个位置，中间位置是停止，往一边拨动是顺时针旋转，另一边是逆时针旋转，简而言之就是控制电机的正反转。如下图所示：

倒顺开关实物图片

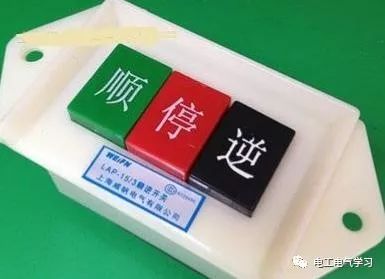

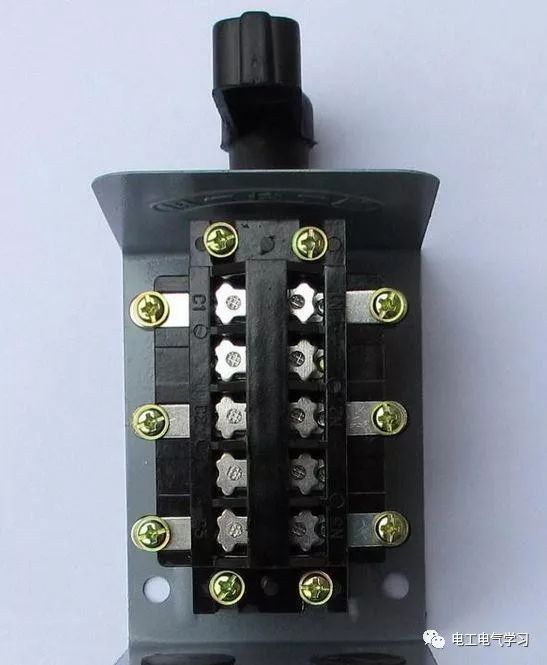

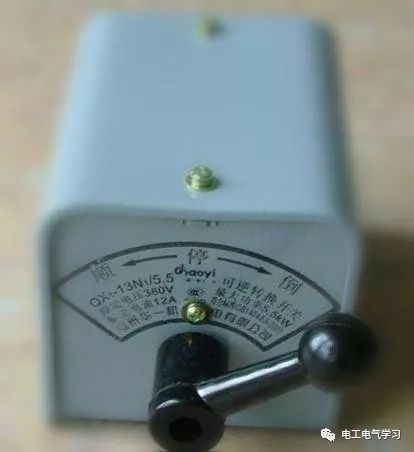

      下面找了一些倒顺开关的实物图片给大家看一下，常用的主要有一下几种。如下图：

倒顺开关原理

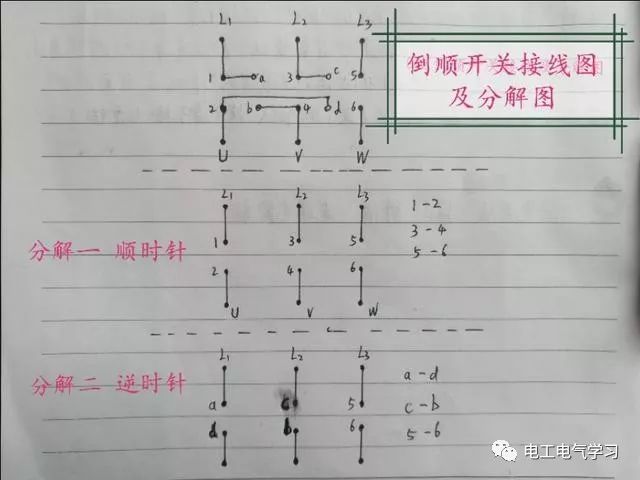

三相电源提供一个旋转磁场，使三相电机转动，因电源三相的线序接法不同，磁场可顺时针旋转，也可以逆时针旋转。为改变转向，只需要将电动机电源的任意两相相序进行改变即可完成。一般的倒顺开关有两排六个端子，调相通过中间触头换向接触，达到换相目的。以三相电机倒顺开关为例，如下图所示（倒顺开关接线图及分解图）：

      假设380V电源进线为L1、L2、L3三相，出线是U、V、W。设内部触点1-2，3-4，5-6是顺时针的，连接到380v电机后，电机为顺时针旋转。

      如果在开关内部随意调换两相线序，使a-d，c-b，5-6这组触点连接，接到380V电机后，电机为逆时针旋转。

      一般倒顺开关一端连接380V电源进线，另外一端连接380V电机的连接线。

注意事项

      倒顺开关还有一种比较老式的，接线比较麻烦，现在一般都使用两排6触点倒顺开关，两者比较图片如下，其实新式的就是在内部把触点连接好，直接接线就可以。

      现在为了使用更加安全，一般很少用这种开关了，大部分都改成用接触器、按钮组合控制，更加安全、方便。

转自公众号：电力合伙人
