解析电力系统的“三驾马车”：有功功率、无功功率与视在功率

在电气工程领域，电力系统如同一个庞大而精密的有机体，每一个环节都紧密相连、协同运作，共同维系着整个社会的正常运转。而在电力系统的运行过程中，有功功率、无功功率和视在功率这三种功率形式，恰似支撑这个有机体的“三驾马车”，各自发挥着不可替代的作用，又相互关联、相互影响，共同勾勒出电力系统的全貌。

有功功率：电力系统的“能量引擎”

有功功率，作为电力系统中的“能量实干担当”，以瓦特（W）为单位，是电能转化为其他形式能量的直接体现。在日常生活中，有功功率的身影无处不在。当夜幕降临，城市被璀璨的灯光点亮，每一盏电灯泡都在将电能转化为光能，而这背后消耗的正是有功功率；炎炎夏日，空调吹出阵阵凉风，为人们带来舒适与清凉，这同样离不开有功功率的支持；在工业生产领域，电动机驱动着各类大型机械运转，完成复杂的生产任务，有功功率更是发挥着至关重要的作用。

有功功率是电力系统中创造实际价值的关键力量。它直接决定了电气设备能够完成的实际工作量，是衡量电力系统能量转换效率的重要指标。无论是居民生活的便利，还是工业生产的繁荣，都离不开有功功率的默默付出。

无功功率：电力系统的“幕后英雄”

与有功功率相比，无功功率的理解稍显复杂。它以乏（var）为单位，主要活跃在带有电感或电容特性的电气设备内部。电动机、变压器等电感性负载在运行时，为了建立并持续维持交变磁场，必须依赖无功功率。尽管无功功率并不直接参与对外做功，不会将电能转化为其他直观的能量形式，但它却是产生和维持磁场不可或缺的存在。

无功功率就像一场盛大演出背后默默付出的舞台搭建与幕后支持团队。它虽然不直接在舞台上展现精彩，但却为整个演出的顺利进行奠定了坚实基础。在电力系统中，无功功率对电压的稳定性有着关键影响。一旦无功功率不足，将会引发电压下降，导致电气设备无法正常运转，甚至可能引发电力系统的故障。因此，无功功率虽然“无形”，但其作用却不可小觑。

视在功率：电力系统的“能力边界”

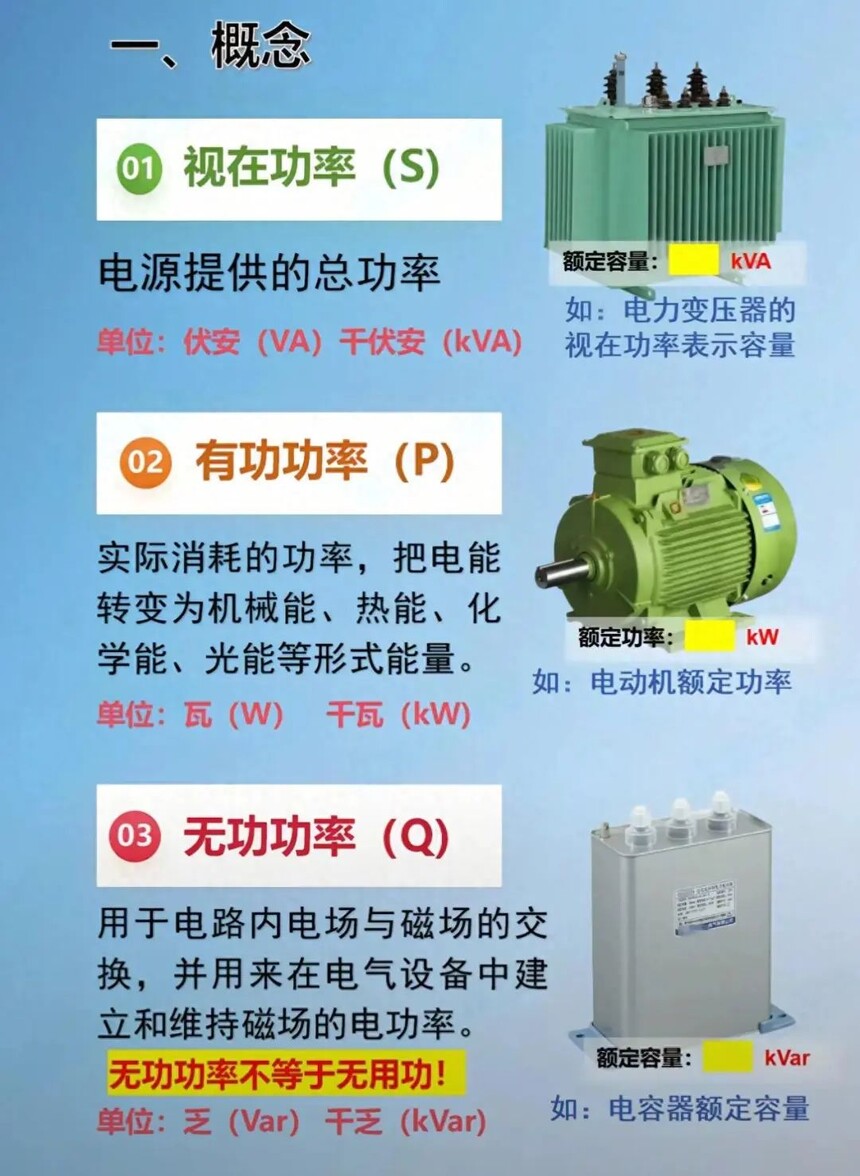

视在功率，以伏安（VA）为单位，是有功功率与无功功率的“融合体”。它直观地反映出电源所能提供的总功率容量，是衡量电源设备整体供电能力大小的重要指标。在交流电路里，由于电压与电流之间存在相位差，视在功率通过电压有效值和电流有效值相乘得出。

在实际应用中，变压器所标注的容量指的就是视在功率。它体现了电源设备在特定条件下能够提供的最大功率值，是电力系统规划和运行的重要依据。视在功率从整体上限定了系统的供电能力上限，是电力系统稳定运行的重要保障。

三者协同：电力系统的“和谐乐章”

有功功率、无功功率和视在功率三者紧密交织，共同描绘出一幅完整的电力全景图。它们构成了功率三角形，视在功率作为斜边，有功功率和无功功率则分别为两条直角边，遵循着S²=P²+Q²的数学关系。这一关系不仅揭示了三者之间的数量联系，更体现了它们在电力系统运行中的协同作用。

在电力系统的实际运行过程中，有功功率、无功功率和视在功率相互制约、相互影响。有功功率决定了电气设备能够完成的实际工作量，无功功率对电压的稳定性有着关键影响，而视在功率则从整体上限定了系统的供电能力上限。只有三者保持平衡与协调，电力系统才能稳定、高效地运行。

一旦无功功率不足或过多，都会对电力系统的运行产生不利影响。无功功率不足会导致电压下降，影响电气设备的正常运行；而无功功率过多则会使视在功率无端增大，降低电力系统的运行效率，造成资源的浪费。因此，对有功功率、无功功率和视在功率进行深入透彻的理解，并实施合理有效的调控策略，是确保电力系统稳定、高效运行的关键。

总之，有功功率、无功功率和视在功率作为电力系统的“三驾马车”，各自承担着独特的使命，又相互关联、相互影响。它们共同构成了电力系统的核心要素，为现代社会的发展提供了源源不断的动力支持。在未来的电力工程领域，随着技术的不断进步和应用的不断拓展，这三种功率形式将继续发挥着不可替代的作用，推动电力系统向更加稳定、高效、智能的方向发展。
